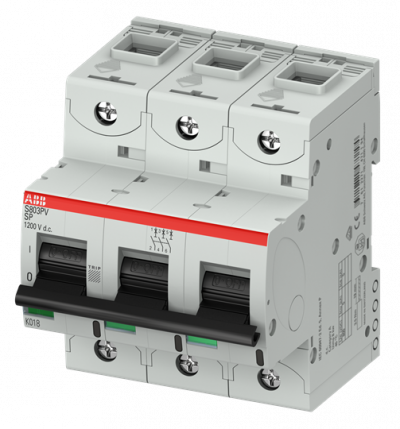

ABB Выключатель автоматический трехполюсный 10А S803PV-SP10 (S803PV-SP10) (2CCF019610R0001)

S803PV-SP10

основная информация

• Расширенный Тип Продукта:

  S803PV-SP10


• код продукта:

  2CCF019610R0001


• EAN:

  7612271471453


• Описание Каталога:

  Высокая эффективность MCB S803PV-SP10


• длинное описание:

  S803PV-SP10 автомат Защити цепи высокой эффективности 2 полюсов для photovoltaics (DC) с B-характеристикой, с стержнем клетки и расклассифицированным течением A. 10. это настоящий ограничительный прибор с максимальной разрывной мощностью 5kA на 1200V.его можно использовать для напряжений тока до DC 1200V. Он имеет 2 различных задействуя механизма, термальный задействуя механизм для предохранения от перегрузки и электромеханический задействуя механизм для предохранения от короткого замыкания. S803PV-SP10 исполняет с IEC / EN 60947-2 и позволяет пользе для промышленных применений. Оно имеет многочисленнар утверждений, поэтому его можно использовать всемирно. Обширный ряд вспомогательного оборудования делает пользу S803PV-SP10 более удобной. Должно к быстрому вымиранию дуги S803PV-SP10 ваше применение будет обеспечено.


Категории

• Продукция » низковольтные изделия и системы » модульные изделия на DIN-рейках " высокопроизводительные автоматические выключатели HPCBs

Технический

• Стандарты:

  IEC / EN 60947-2


• количество полюсов:

  3


• Количество защищенных полюсов:

  3


• характеристика отключения:

  Б


• Номинальный ток (I n):

  10 A


• Номинальное Рабочее Напряжение:

  1200 В ПОСТОЯННОГО ТОКА


• Номинальное напряжение изоляции (U i):

  1500 в


• Расклассифицированная типичная разрывная мощность короткого замыкания (I cu):

  (1200 В постоянного тока) 5 ка


• Расклассифицированная разрывная мощность короткого замыкания обслуживания (I cs):

  (1200 В постоянного тока) 5 ка


• Energy Limiting Class:

  3


• Overvoltage Category:

  III


• Pollution Degree:

  2


• Rated Impulse Withstand Voltage (Uimp):

  8 kV


• Degree of Protection:

  IP20


• Built-In Depth (t2):

  111 mm


Environmental

• температура окружающего воздуха:

  Операция -25...60 °C


• Состояние RoHS:

  В соответствии с Директивой ЕС 2011/65 / EU


Размеры

• Ширина Продукта Сетчатая:

  81 мм


• Глубина / Длина Продукта Сетчатые:

  82,5 мм


• Высота Продукта Сетчатая:

  95 мм


• Вес Продукта Сетчатый:

  735 гр


Информация О Контейнере

• Блоки Уровня 1 Пакета:

  1 шт


• Ширина Уровня 1 Пакета:

  105 мм


• Глубина / Длина Уровня 1 Пакета:

  86 мм


• Высота Уровня 1 Пакета:

  99 мм


• Вес Брутто Уровня 1 Упаковки:

  770 гр


• Пакет Уровень 1 EAN:

  7612271471453


Заказ

• Количество Минимального Заказа:

  1 шт


• Таможенный Тарифный Номер:

  85352120


Сертификаты и декларации (номер документа)

• Декларация соответствия-CE:

  2CCC413058D0201


• экологическая информация:

  2CCY413207D0203


• Инструкции и инструкции по эксплуатации:

  2CCC413016M0008


• Данные По RoHS:

  2CCC413008D0206


Популярные Загрузки

• Спецификация, Техническая Информация:

  2CCC413003C0208


• Инструкции и инструкции по эксплуатации:

  2CCC413016M0008


Классификации

• Код Классификации Объектов:

  Ф


• ETIM 6:

  EC000042-миниатюрный автомат защити цепи (MCB)


• ETIM 7:

  EC000042-миниатюрный автомат защити цепи (MCB)
