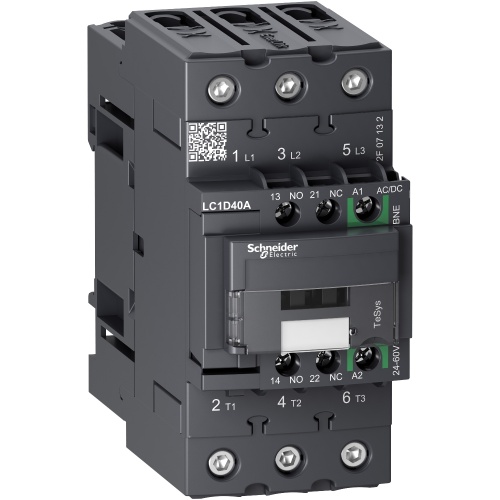

SCHNEIDER ELECTRIC Пускатель магнитный 40А 24-60D AC/DC (LC1D40ABNE)

SCHNEIDER ELECTRIC Пускатель магнитный 40А 24-60D AC/DC (LC1D40ABNE)

диапазон	TeSys
наименование изделия	TeSys D Green
тип устройства или его аксессуаров	Контактор
краткое название устройства	LC1D
применение контактора	Управление электродвигателем Активная нагрузка
категория применения	AC-1 AC-3
описание полюсов	3P
конфигурация главных контактов	3 Н.О.
[Ue] номинальное рабочее напряжение	690 V переменный ток 25...400 Hz для силовая цепь
[Icw] номинальный кратковременно допустимый ток	60 А (<= 60 °C) в <= 440 V AC-1 для силовая цепь 40 A (<= 60 °C) at <= 440 V AC-3 for power circuit
мощность двигателя, кВт	18.5 kW at 380...400 V AC 50 Hz AC-3 22 kW at 500 V AC 50 Hz AC-3 30 kW at 660...690 V AC 50 Hz AC-3 22 kW at 415 V AC 50 Hz AC-3 22 kW at 440 V AC 50 Hz AC-3 11 kW at 220...230 V AC 50 Hz AC-3
напряжение цепи управления	24...60 V AC 50/60 Hz 24...60 V пост. ток
тип катушки	AC/DC electronic
вспом. контакты, доступные на каждом контакторе	1 Н.О. + 1 Н.З.
[Up] номинальное импульсное выдерживаемое напряжение	6 кВ в соответствии с IEC 60947
категория перенапряжения	III
[Ith] условный тепловой ток на открытом воздухе	60 А в <= 60 °C для силовая цепь 10 А в <= 60 °C для цепь сигнализации
Номинальная включающая способность Irms	800 А в 440 V для силовая цепь в соответствии с IEC 60947 140 А переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1 250 А постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1
номинальная отключающая способность	800 А в 440 V для силовая цепь в соответствии с IEC 60947
[Icw] номинальный кратковременно выдерживаемый ток	100 А 1 с цепь сигнализации 120 А 500 мс цепь сигнализации 140 А 100 мс цепь сигнализации 320 А <= 40 °C 10 с силовая цепь 720 А <= 40 °C 1 с силовая цепь 72 А <= 40 °C 10 мин силовая цепь 165 А <= 40 °C 1 мин силовая цепь
соответствующий номинал предохранителя	80 А gG в <= 690 V координация тип 1 для силовая цепь 80 А gG в <= 690 V координация тип 2 для силовая цепь 10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1
среднее полное сопротивление	1.5 мОм в 50 Гц - Ith 60 А для силовая цепь
[Ui] номинальное напряжение изоляции	690 В для силовая цепь в соответствии с IEC 60947-4-1 690 В для цепь сигнализации в соответствии с IEC 60947-1
электрическая износостойкость	2 Mcycles 40 A AC-3 at Ue <= 440 V (date code >= 17221) 700000 cycles 60 A AC-1 at Ue <= 440 V (date code >= 17221) 50000 cycles AC-4 at Ue <= 440 V (date code >= 17221)
мощность, рассеиваемая одним полюсом	5.4 Вт AC-1 2.4 Вт AC-3
защитная крышка	С
монтажная опора	Монтаж на панель Рейка
стандарты	EN/IEC 60947-4-1 UL 60947-4-1 CSA C22.2 No 60947-4-1 EN/IEC 60947-5-1
сертификация	UL CSA CCC EAC KC
присоединения	Цепь управления : винтовой зажим 2 кабель (-и) 1...2,5 мм² - жесткость кабеля: гибкий - с кабельный наконечник Силовая цепь : соединители EverLink с винтами BTR 1 кабель (-и) 1...35 мм² - жесткость кабеля: гибкий - без кабельный наконечник Силовая цепь : соединители EverLink с винтами BTR 1 кабель (-и) 1...35 мм² - жесткость кабеля: гибкий - с кабельный наконечник Силовая цепь : соединители EverLink с винтами BTR 2 кабель (-и) 1...25 мм² - жесткость кабеля: гибкий - без кабельный наконечник Силовая цепь : соединители EverLink с винтами BTR 2 кабель (-и) 1...25 мм² - жесткость кабеля: гибкий - с кабельный наконечник Цепь управления : винтовой зажим 1 кабель (-и) 1...4 мм² - жесткость кабеля: гибкий - без кабельный наконечник Цепь управления : винтовой зажим 2 кабель (-и) 1...4 мм² - жесткость кабеля: гибкий - без кабельный наконечник Цепь управления : винтовой зажим 1 кабель (-и) 1...4 мм² - жесткость кабеля: гибкий - с кабельный наконечник Цепь управления : винтовой зажим 1 кабель (-и) 1...4 мм² - жесткость кабеля: жесткий кабель Цепь управления : винтовой зажим 2 кабель (-и) 1...4 мм² - жесткость кабеля: жесткий кабель Силовая цепь : соединители EverLink с винтами BTR 1 кабель (-и) 1...35 мм² - жесткость кабеля: жесткий кабель Силовая цепь : соединители EverLink с винтами BTR 2 кабель (-и) 1...25 мм² - жесткость кабеля: жесткий кабель
момент затяжки	Цепь управления : 1.7 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм Цепь управления : 1.7 Н-м - винтовой зажим - с помощью отвертки Philips No 2 Силовая цепь : 8 Н-м - соединители EverLink с винтами BTR - кабель 25...35 мм² шестигранный 4 мм Силовая цепь : 5 Нм - соединители EverLink с винтами BTR - кабель 1...25 мм² шестигранный 4 мм
время срабатывания	55...65 ms включение 20...120 ms opening (date code >= 17221) 20...80 ms opening (date code >= 18011)
безопасный уровень надежности	B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
механическая износостойкость	6 Mcycles (date code >= 17221)
рабочая частота	<= 3600 cyc/h at <= 60 °C

технология использования катушек	Built-in bidirectional peak limiting
пределы напряжения цепи управления	<= 0.1 Uc drop-out at 60 °C 0.85...1.1 Uc operational at 60 °C
потребляемая мощность при срабатывании	15 VA at 20 °C 50/60 Hz
пусковая мощность, Вт	16 W at 20 °C
потребляемая мощность при удержании, В·А	1 VA at 20 °C 50/60 Hz
потребляемая мощность при удержании, Вт	0.7 W at 20 °C
теплоотдача	0.7 W at 50/60 Hz
тип вспом. контактов	Тип механически связанный (1 Н.О. + 1 Н.З.) в соответствии с IEC 60947-5-1 Тип дублирующий контакт (1 Н.З.) в соответствии с IEC 60947-4-1
частота цепи сигнализации	25...400 Гц
минимальный коммутируемый ток	5 мА для цепь сигнализации
минимальное коммутируемое напряжение	17 В для цепь сигнализации
время без перекрытия	1.5 мс при снятии напряжения (между НЗ и НО контактом) 1.5 мс при подаче напряжения (между НЗ и НО контактом)
сопротивление изоляции	> 10 МОм для цепь сигнализации

степень защиты IP	IP20 лицевая панель в соответствии с IEC 60529
защитное исполнение	TH в соответствии с IEC 60068-2-30
степень загрязнения	3
рабочая температура окружающей среды	-25...60 °C
температура окружающей среды при хранении	-60...80 °C

Прочие
Производитель	SCHNEIDER ELECTRIC
Артикул	1823354
Ед. измерения	штука
Количество в упаковке	1
Кратность отгрузки со склада	1
Производство	Франция
