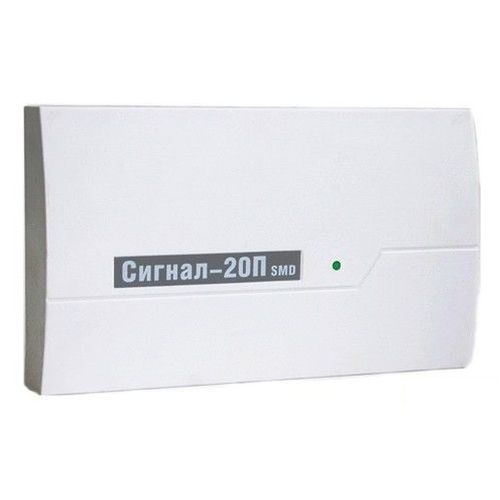

Прибор приемно-контрольный охранно-пожарный Сигнал-20П SMD (Сигнал-20П SMD)

Прибор приемно-контрольный охранно-пожарный Сигнал-20П SMD (Сигнал-20П SMD)

НАИМЕНОВАНИЕ ПАРАМЕТРА		ЗНАЧЕНИЕ ПАРАМЕТРА
Количество радиальных неадресных шлейфов сигнализации (ШС)		20
Макс. сопротивление проводов ШС без учета оконечного сопротивления		1 кОм для охранных ШС 100 Ом для пожарных ШС
Допустимое сопротивление утечки между проводами ШС или каждым проводом и "землёй"		20 кОм для охранных ШС 50 кОм для пожарных ШС
Подключаемые к ШС устройства	Неадресные охранные и пожарные извещатели с релейным выходом	Без ограничений
	Неадресные охранные извещатели, питающиеся от ШС	с общим током потребления до 3 мА
	Неадресные пожарные извещатели, питающиеся от ШС	с общим током потребления до 3 мА (с общим током потребления до 1,2 мА при одновременном включении тепловых и дымовых извещателей)
Напряжение на каждом входе ШС		24 В 19 В при установке оконечного резистора 4,7 кОм± 5% и токе потребления извещателей 0 3 мА, 27 ± 0,5 В при обрыве ШС
Ограничение тока в короткозамкнутом ШС		26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В)
Световая индикация		1 индикатор отображения режимов
Встроенный звуковой сигнализатор		нет
Датчик вскрытия корпуса		микроконтакт
Энергонезависимый буфер событий		62 сообщения
Интерфейс		RS-485, протокол Орион
Питание прибора		от внешнего источника постоянного тока
Напряжение питания		10,2 28,0 В постоянного тока
Количество вводов питания		2
Потребляемый ток	в дежурном режиме (зависит отколичества токопотребляющих извещателей в ШС)	200 – 300 мА при напряжении питания 24 В 400 – 600 мА при напряжении питания 12 В
Потребляемый ток	в режиме Пожар	350 мА при напряжении питания 24 В 650 мА при напряжении питания 12 В
Готовность к работе после включения питания		не более 3 с
Внешний считыватель электронных идентификаторов (ЭИ)		1 вход
Интерфейс подключаемых считывателей		Dallas Touch Memory, iButton
Управление светодиодами считывателя		Двумя светодиодами (зеленым и красным). Сигнал управления "+5В КМОП" с ограничением тока при прямом подключении светодиодов на уровне 10 мА
Управление звуковым сигнализатором считывателя		Есть. Сигнал управления "+5В КМОП"
Выходы		5 шт.
Электромагнитные реле (сухой контакт)		3 шт.: 28 В-0,8 А или 80 В - от 0,1 мА до 50 мА
Электромагнитные реле		2 шт.: 2 шт.: 12 или 24 В (определяется напряжением питания прибора), до 0, 8 А, с контролем цепей подключения нагрузки на обрыв и короткое замыкание, (ток контроля 1,5 мА), защита от перегрузки по току
Рабочий диапазон температур		от -30 до +50 °C
Относительная влажность		до 98% при +25 °C
Степень защиты корпуса		IР20
Материал корпуса	«Сигнал-20П исп.01»	металл
Материал корпуса	«Сигнал-20П SMD»	пластик
Габаритные размеры	«Сигнал-20П исп.01»	229х136х41 мм
Габаритные размеры	«Сигнал-20П SMD»	230x135x37 мм
Вес прибора	«Сигнал-20П исп.01»	не более 0,8 кг
Вес прибора	«Сигнал-20П SMD»	не более 0,5 кг
Средний срок службы		10 лет
Программирование прибора		программа UProg.exe
Подключение к ПК		через интерфейс RS-485 с помощью преобразователя интерфейсов
Тип крепления		настенный навесной

Прочие
Производитель	BOLID
Артикул	5116462
Ед. измерения	штука
Производство	Россия
