Кабель силовой АВБШв 4Х120 мс(N)-1 ТРТС

Область применения

Кабель предназначен для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66; 1 кВ частоты 50 Гц.
Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 ч за год.
Допускается применение кабелей для прокладки в земле (в траншеях).
Для прокладки без ограничения разности уровней по трассе прокладки, в том числе и на вертикальных участках. Кабель предназначен для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях. При групповой прокладке обязательно применение средств огнезащиты.

Класс пожарной опасности по ГОСТ 31565-2012:
О1.8.2.5.4

Технические характеристики

Вид климатического исполнения кабелей УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150. Кабели в тропическом исполнении стойки к воздействию плесневых грибов.
Диапазон температур эксплуатации: от -50 °С до 50 °С.
Относительная влажность воздуха при температуре до 35 °С: до 98 %.
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре: не ниже -15 °С.
Допустимый радиус изгиба кабелей при прокладке:
одножильные: не менее 10 наружных диаметров;
многожильные: не менее 7,5 наружных диаметров.
Допустимые усилия при тяжении кабелей по трассе прокладки не должны превышать: 30 Н/мм2 сечения жилы.
Длительно допустимая температура нагрева жил кабелей при эксплуатации: не более 70 °С.
Максимально допустимая температура нагрева жил при токах короткого замыкания (второе значение для кабелей с токопроводящими жилами сечением более 300 мм2): не более 160/140 °С.

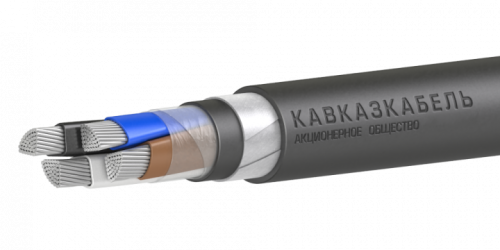

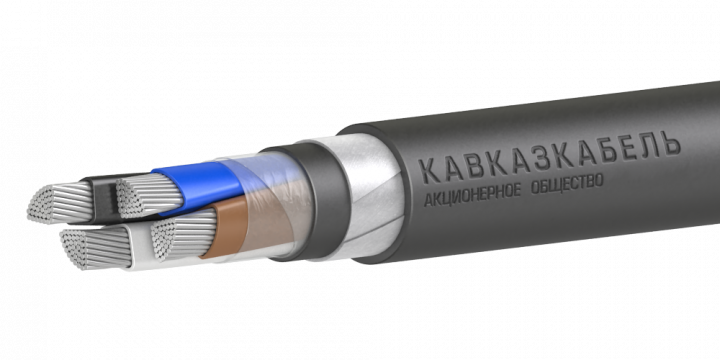

Конструкция

1. Токопроводящая жила – алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.

2. Изоляция – из поливинилxлоридного пластиката. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил (N) выполняется синего цвета. Изоляция жил заземления (PE) выполняется двух- цветной (зелено-желтой расцветки).

3. Скрутка – изолированные жилы многожильных кабелей скручены в сердечник.

4. Внутренняя оболочка – из поливинилхлоридного пластиката.

5. Броня – из двух стальных оцинкованных лент.

6. Защитный шланг – из поливинилхлоридного пластиката.
